Размеры колец и их обозначение в маркировке
Уплотнительные кольца круглого сечения имеют три ключевых размерных параметра:
- Внутренний диаметр d1d1d1 (диаметр штока);
- Наружный диаметр D1D1D1 (диаметр цилиндра);
- Диаметр сечения d2d2d2

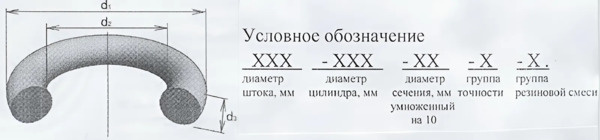

Каждый из размеров уплотнительных колец круглого сечения отображается в их маркировке с помощью числовых значений. Внутренний и наружный диаметры указываются в миллиметрах и представляют собой три цифры (например, 003, 011, 110). Диаметр сечения умножают на 10 и записывают двумя цифрами.
Например, обозначение 095-105-58 указывает, что внутренний диаметр кольца d1d1d1 равен 95 мм, наружный D1D1D1 – 105 мм, а диаметр сечения d2d2d2 – 5,8 мм (58/10).
Важно отметить, что номинальные внутренние и наружные диаметры уплотнителя немного меньше, чем указано в маркировке, поскольку реальные значения округляются в большую сторону. Таким образом, в данном примере номинальный внутренний диаметр составляет не 95 мм, а 93,7 мм. Чтобы узнать точные параметры стандартных размеров колец, воспользуйтесь нашими таблицами.
Кроме того, маркировка содержит информацию о группе точности и типе резины, из которой изготовлено кольцо. Уплотнители могут быть выполнены из маслостойкой или пищевой резины, таких марок, как ТМКЩ, МБС и других. Группа точности обозначается цифрами 1 (для подвижных соединений) и 2 (для неподвижных).
Информация о группе точности и типе резины указывается после размеров через тире, далее следует стандарт, которому соответствуют изделия. Все стандартные размеры, их допустимые отклонения, маркировка и обозначения приведены в ГОСТ 9833-73.
Пример полного обозначения уплотнительного кольца: 022-025-19-1-4. Это означает, что внутренний диаметр – 21,5 мм, наружный – 25 мм, сечение – 1,9 мм, изделие относится к 1 классу точности и изготовлено из резины 4 группы.
По ГОСТ 9833-73 существует девять стандартных сечений уплотнительных колец (от 1,4 до 8,5 мм), каждое из которых имеет ряд типоразмеров с различными наружными и внутренними диаметрами. Все эти данные представлены в наших таблицах. Для удобного подбора резинок круглого сечения по размеру, мы помещаем в начало таблиц их номинальный внутренний диаметр.
Размеры уплотнительных резиновых колец с диаметром сечения 1,4 мм
Номинальный внутренний диаметр d1, мм | Типоразмер |
---|---|
2,8 | 003-005-14 |
3,8 | 004-006-14 |
4,7 | 005-007-14 |
5,7 | 006-008-14 |
7,7 | 008-010-14 |
Размеры уплотнительных резиновых колец с диаметром сечения 1,6 мм
Номинальный внутренний диаметр d1, мм | Типоразмер | Группа точности |
---|---|---|
2,8 | 003-006-19 | 2 |
3,8 | 004-007-19 | 2 |
4,7 | 005-008-19 | 2 |
5,7 | 006-009-19 | 2 |
6,7 | 007-010-19 | 2 |
7,7 | 008-011-19 | 2 |
8,7 | 009-012-19 | 2 |
10,6 | 011-014-19 | 1 |
11,6 | 012-015-19 | 2 |
12,6 | 013-016-19 | 2 |
13,6 | 014-017-19 | 1 |
15,6 | 016-019-19 | 2 |
16,6 | 017-020-19 | 2 |
17,5 | 018-021-19 | 2 |
18,5 | 019-022-19 | 2 |
20,5 | 021-024-19 | 2 |
21,5 | 022-025-19 | 1 |
22,5 | 023-026-19 | 2 |
24,5 | 025-028-19 | 2 |
26,5 | 024-027-19 | 2 |
27,5 | 030-033-19 | 2 |
31 | 032-035-19 | 2 |
33 | 034-037-19 | 2 |
34 | 035-038-19 | 2 |
38 | 039-042-19 | 2 |
44 | 045-048-19 | 2 |
Размеры уплотнительных резиновых колец с диаметром сечения 2,5 мм
Номинальный внутренний диаметр d1, мм | Типоразмер | Группа точности |
---|---|---|
3,8 | 004-008-25 | 2 |
4,7 | 005-009-25 | 2 |
5,7 | 006-010-25 | 2 |
6,7 | 007-011-25 | 2 |
7,7 | 008-012-25 | 2 |
8,7 | 009-013-25 | 2 |
9,7 | 010-014-25 | 2 |
10,6 | 011-015-25 | 1 |
11,6 | 012-016-25 | 2 |
12,6 | 013-017-25 | 1 |
13,6 | 014-018-25 | 2 |
14,6 | 015-019-25 | 2 |
15,6 | 016-020-25 | 2 |
16,6 | 017-021-25 | 2 |
17,5 | 018-022-25 | 2 |
18,5 | 019-023-25 | 2 |
19,5 | 020-024-25 | 2 |
20,5 | 021-025-25 | 1 |
21,5 | 022-026-25 | 2 |
22,5 | 023-027-25 | 2 |
23,5 | 024-028-25 | 2 |
24,5 | 025-029-25 | 2 |
25,5 | 026-030-25 | 2 |
26,5 | 027-031-25 | 2 |
27,5 | 028-032-25 | 2 |
29,5 | 030-034-25 | 2 |
31 | 032-036-25 | 2 |
33 | 034-038-25 | 2 |
35 | 036-040-25 | 2 |
36 | 037-041-25 | 2 |
37 | 038-042-25 | 2 |
39 | 040-044-25 | 2 |
40 | 041-045-25 | 2 |
42 | 043-041-25 | 2 |
43 | 044-048-25 | 1(2) |
47 | 048-052-25 | 2 |
51 | 052-056-25 | 2 |
55 | 056-060-25 | 2 |
57 | 058-062-25 | 2 |
61 | 062-066-25 | 2 |
62,5 | 064-068-25 | 2 |
63,5 | 065-070-25 | 2 |
66,5 | 068-072-25 | 2 |
73,5 | 075-080-25 | 2 |
83,5 | 085-090-25 | 2 |
93 | 095-100-25 | 2 |
96 | 098-102-25 | 2 |
98 | 100-105-25 | 2 |
103 | 105-110-25 | 2 |
108 | 110-115-25 | 2 |
122,5 | 125-130-25 | 2 |
Размеры уплотнительных резиновых колец с диаметром сечения 3,0 мм
Номинальный внутренний диаметр d1, мм | Типоразмер | Группа точности |
---|---|---|
9,7 | 010-015-30 | 2 |
10,6 | 011-016-30 | 1 |
10,6 | 011-016-30 | 2 |
13,6 | 014-019-30 | 2 |
14,6 | 015-020-30 | 2 |
15,6 | 016-021-30 | 2 |
15,6 | 016-021-30 | 2 |
16,6 | 017-022-30 | 2 |
16,6 | 017-022-30 | 1 |
18,5 | 019-024-30 | 2 |
19,5 | 020-025-30 | 1 |
17,5 | 020-025-30 | 2 |
19,5 | 020-025-30 | 2 |
21,5 | 022-027-30 | 2 |
21,5 | 022-027-30 | 2 |
22,5 | 023-028-30 | 2 |
23,5 | 024-029-30 | 2 |
24,5 | 025-030-30 | 2 |
24,5 | 025-030-30 | 2 |
24,5 | 025-030-30 | 1 |
26,5 | 027-032-30 | 2 |
26,5 | 027-032-30 | 1 |
27,5 | 028-033-30 | 2(1) |
29,5 | 030-035-30 | 2 |
31 | 032-037-30 | 2 |
32 | 033-038-30 | 2 |
34 | 035-040-30 | 1 |
34 | 035-040-30 | 2 |
34 | 035-040-30 | 2 |
35 | 036-041-30 | 2 |
36 | 038-042-30 | 2 |
36 | 038-042-30 | 2 |
39 | 040-045-30 | 2 |
39 | 040-045-30 | 2 |
41 | 042-048-30 | 2 |
41 | 042-048-30 | 2 |
44 | 045-050-30 | 2 |
44 | 045-050-30 | 2 |
49 | 050-055-30 | 2 |
54 | 055-060-30 | 2 |
54 | 055-060-30 | 2 |
55 | 056-061-30 | 2 |
57 | 058-063-30 | 2 |
57 | 058-063-30 | 2 |
59 | 060-065-30 | 2 |
59 | 060-065-30 | 2 |
63,5 | 065-070-30 | 2 |
63,5 | 065-070-30 | 2 |
64,5 | 066-071-30 | 2 |
64,5 | 066-071-30 | 2 |
68,5 | 070-075-30 | 2 |
73,5 | 075-080-30 | 2(1) |
78,5 | 080-085-30 | 2 |
78,5 | 080-085-30 | 2 |
83,5 | 085-090-30 | 2 |
83,5 | 085-090-30 | 2 |
88,5 | 090-095-30 | 2 |
88,5 | 090-095-30 | 2 |
93 | 095-100-30 | 1 |
93 | 095-100-30 | 2 |
93 | 095-100-30 | 2 |
98 | 110-115-30 | 1(2) |
113 | 115-120-30 | 2 |
113 | 115-120-30 | 2 |
118 | 120-125-30 | 2 |
127,5 | 130-135-30 | 1 |
137,5 | 140-145-30 | 2 |
142,5 | 145-150-30 | 2 |
Размеры уплотнительных резиновых колец с диаметром сечения 3,6 мм
Номинальный внутренний диаметр d1, мм | Типоразмер | Группа точности |
---|---|---|
13,6 | 014-020-36 | 2 |
17,5 | 018-024-36 | 2 |
19,5 | 020-026-36 | 2 |
20,5 | 021-027-36 | 2 |
21,5 | 022-028-36 | 1 |
21,5 | 022-028-36 | 2 |
21,5 | 022-028-36 | 2 |
23,5 | 024-030-36 | 2 |
24,5 | 025-031-36 | 2 |
25,5 | 026-032-36 | 2 |
26,5 | 027-033-36 | 2 |
27,5 | 028-034-36 | 2 |
28,5 | 029-035-36 | 2 |
29,5 | 030-036-36 | 2 |
29,5 | 030-036-36 | 2 |
31 | 032-038-36 | 2 |
31 | 032-038-36 | 2 |
33 | 034-040-36 | 2 |
33 | 034-040-36 | 2 |
34 | 035-041-36 | 2 |
35 | 036-042-36 | 2 |
37 | 038-044-36 | 2 |
38 | 039-045-36 | 2 |
38 | 039-045-36 | 2 |
39 | 040-046-36 | 2 |
41 | 042-048-36 | 2 |
41 | 042-048-36 | 2 |
43 | 044-050-36 | 2 |
44 | 045-051-36 | 2 |
44 | 045-051-86 | 2 |
45 | 046-052-36 | 2 |
47 | 048-054-36 | 2 |
48 | 049-055-36 | 2 |
49 | 050-056-36 | 2 |
49 | 050-056-36 | 2 |
51 | 052-058-36 | 2 |
51 | 052-058-36 | 2 |
53 | 054-060-36 | 1 |
53 | 054-060-36 | 2 |
54 | 055-061-36 | 2(1) |
55 | 056-062-36 | 2 |
55 | 056-062-36 | 2 |
56 | 057-063-36 | 2 |
58 | 059-065-36 | 2 |
62,5 | 064-070-36 | 2 |
63,5 | 065-071-36 | 2 |
68,5 | 070-076-36 | 2 |
72,5 | 074-080-36 | 2 |
73,5 | 075-081-36 | 2 |
77,5 | 079-085-36 | 2 |
78,5 | 080-086-36 | 2 |
80,5 | 082-088-36 | 2(1) |
82,5 | 084-090-36 | 2 |
87,5 | 089-095-36 | 1 |
87,5 | 089-095-36 | 2 |
88,5 | 090-096-36 | 2 |
88,5 | 090-096-36 | 2 |
92 | 094-100-36 | 2 |
92 | 094-100-36 | 2 |
93 | 095-101-36 | 2 |
94 | 096-102-36 | 2 |
96 | 098-104-36 | 2 |
97 | 099-105-36 | 2 |
98 | 100-106-36 | 2 |
98 | 100-106-36 | 2 |
102 | 104-110-36 | 2 |
104 | 106-112-36 | 2 |
106 | 108-114-36 | 2 |
108 | 110-116-36 | 2 |
112 | 114-120-36 | 2 |
116 | 118-124-36 | 2 |
118 | 120-126-36 | 2 |
121,5 | 125-130-36 | 2 |
131,5 | 135-140-36 | 2 |
136,5 | 140-145-36 | 2 |
141,5 | 145-150-36 | 2 |
146,5 | 150-155-36 | 1 |
146,5 | 150-155-36 | 2 |
146,5 | 150-155-36 | 2 |
151 | 155-160-36 | 2 |
146,5 | 150-165-36 | 1 |
156 | 160-165-36 | 2 |
156 | 160-165-36 | 2 |
161 | 165-170-36 | 2 |
166 | 170-175-36 | 2 |
171 | 175-180-36 | 2 |
176 | 180-185-36 | 2 |
181 | 185-190-36 | 2 |
186 | 190-195-36 | 2 |
191,5 | 195-200-36 | 2 |
195,5 | 200-205-36 | 2 |
225 | 230-235-36 | 2 |
Размеры уплотнительных резиновых колец с диаметром сечения 4,6 мм
Номинальный внутренний диаметр d1, мм | Типоразмер | Группа точности |
---|---|---|
27,5 | 028-036-46 | 2 |
29,5 | 030-038-46 | 2 |
29,5 | 030-038-46 | 2 |
31 | 032-040-46 | 2 |
31 | 032-040-46 | 2 |
33 | 034-042-46 | 2 |
34 | 035-043-46 | 2 |
34 | 035-043-46 | 2 |
35 | 036-044-46 | 1 |
36 | 037-045-46 | 2 |
36 | 037-045-46 | 2 |
37 | 038-046-46 | 1 |
37 | 038-046-46 | 2 |
37 | 038-046-46 | 2 |
39 | 040-048-46 | 2 |
39 | 040-048-46 | 2 |
41 | 042-050-46 | 2 |
41 | 042-050-46 | 2 |
43 | 044-052-46 | 2 |
44 | 045-053-46 | 2 |
44 | 045-053-46 | 2 |
46 | 047-055-46 | 2 |
46 | 047-055-46 | 2 |
47 | 048-056-46 | 2 |
47 | 048-056-46 | 2 |
49 | 050-058-46 | 2 |
49 | 050-058-46 | 2 |
51 | 052-060-46 | 2 |
54 | 055-063-46 | 2(1) |
56 | 057-065-46 | 2 |
56 | 057-065-46 | 2 |
59 | 060-068-46 | 2 |
61 | 062-070-46 | 2 |
61 | 062-070-46 | 2 |
65,5 | 067-075-46 | 2 |
65,5 | 067-015-46 | 2 |
70,5 | 072-080-46 | 2 |
70,5 | 072-080-46 | 2 |
72,5 | 074-082-46 | 2 |
78,5 | 080-088-46 | 1 |
78,5 | 080-088-46 | 2 |
80,5 | 082-090-46 | 2 |
80,5 | 082-090-46 | 2 |
95 | 098-105-46 | 2 |
95 | 098-105-46 | 2 |
98 | 100-108-46 | 2 |
98 | 100-108-46 | 2 |
102 | 105-112-46 | 2 |
115 | 118-125-46 | 2 |
120 | 122-130-46 | 2 |
132,5 | 135-145-46 | 2 |
162 | 165-175-46 | 2 |
177 | 180-190-46 | 2 |
177 | 180-190-46 | 2 |
182 | 185-195-46 | 2 |
226 | 230-240-46 | 2 |
226 | 230-240-46 | 2 |
Размеры уплотнительных резиновых колец с диаметром сечения 5,8 мм
Номинальный внутренний диаметр d1, мм | Типоразмер | Группа точности |
---|---|---|
49 | 050-060-58 | 2 |
49 | 050-060-58 | 2 |
52 | 053-063-58 | 2 |
54 | 055-065-58 | 1 |
54 | 055-065-58 | 2 |
55 | 056-066-58 | 2 |
59 | 060-070-58 | 2 |
59 | 060-070-58 | 2 |
63,5 | 065-075-58 | 2 |
68,5 | 070-080-58 | 2 |
68,5 | 070-080-58 | 2 |
73,5 | 075-085-58 | 2 |
78,5 | 080-090-58 | 2 |
83,5 | 085-095-58 | 2 |
83,5 | 085-095-58 | 2 |
88,5 | 090-100-58 | 2 |
88,5 | 090-100-58 | 2 |
93,7 | 095-105-58 | 2 |
98 | 100-110-58 | 2 |
98 | 100-110-58 | 2 |
103 | 105-115-58 | 2 |
103 | 105-115-58 | 2 |
108 | 110-120-58 | 2 |
108 | 110-120-58 | 2 |
113 | 115-125-58 | 2 |
118 | 120-130-58 | 2 |
118 | 120-130-58 | 2 |
122,5 | 125-135-58 | 2 |
127,5 | 130-140-58 | 2 |
137,5 | 140-150-58 | 2 |
137,5 | 140-150-58 | 2 |
142,5 | 145-155-58 | 2 |
147,5 | 150-160-58 | 2 |
151,5 | 160-170-58 | 2 |
162 | 165-175-58 | 2 |
162 | 165-175-58 | 2 |
167 | 170-180-58 | 2 |
167 | 170-180-58 | 2 |
177 | 180-190-58 | 2 |
177 | 180-190-58 | 2 |
187 | 190-200-58 | 2 |
196,5 | 200-210-58 | 2 |
196,5 | 200-210-58 | 2 |
201,5 | 205-215-58 | 2 |
206,5 | 210-220-58 | 2 |
206,5 | 210-220-58 | 2 |
216,5 | 220-230-58 | 2 |
221 | 225-235-58 | 2 |
226 | 230-240-58 | 2 |
236 | 240-250-58 | 2 |
245,5 | 250-260-58 | 2 |
245,5 | 250-260-58 | 2 |
255,5 | 260-270-58 | 2 |
260,5 | 265-275-58 | 2 |
275,5 | 280-290-58 | 2 |
285,5 | 290-300-58 | 1 |
290 | 295-305-58 | 2 |
334 | 340-350-58 | 2 |
344 | 350-360-58 | 2 |
344 | 350-360-58 | 2 |
313,5 | 380-390-58 | 2 |
Размеры уплотнительных резиновых колец с диаметром сечения 7,5 мм
Номинальный внутренний диаметр d1, мм | Типоразмер |
---|---|
79,5 | 082-095-75 |
87,5 | 090-102-75 |
89,5 | 092-105-75 |
92,0 | 095-108-75 |
95,0 | 098-110-75 |
97,0 | 100-112-75 |
100,0 | 102-115-75 |
103,0 | 105-118-75 |
105,0 | 108-120-75 |
107,0 | 110-122-75 |
110,0 | 112-125-75 |
113,0 | 115-128-75 |
115,0 | 118-130-75 |
117,0 | 120-132-75 |
120,0 | 122-135-75 |
122,5 | 125-138-75 |
124,5 | 128-140-75 |
126,5 | 130-142-75 |
128,5 | 132-145-75 |
Размеры уплотнительных резиновых колец с диаметром сечения 8,5 мм
Номинальный внутренний диаметр d1, мм | Типоразмер | Группа точности |
---|---|---|
165 | 170-185-85 | 2 |
180 | 185-200-85 | 2 |
180 | 185-200-85 | 2 |
185 | 190-205-85 | 2 |
191,5 | 195-210-85 | 2 |
196,5 | 200-215-85 | 2 |
201,5 | 205-220-85 | 2 |
221 | 225-240-85 | 2 |
231 | 235-250-85 | 2 |
241 | 245-260-85 | 2 |
260,5 | 265-280-85 | 2 |
280 | 285-300-85 | 2 |
314,5 | 320-335-85 | 2 |
339 | 345-360-85 | 2 |
380,5 | 385-400-85 | 2 |
